Núcleo do nanocrystalline do filtro de ruído do motorista do servo motor do veículo elétrico EV

Name: Núcleo do nanocrystalline do filtro de ruído do motorista do servo motor do veículo elétrico EV
Brand: King Magnetics
SKU: Núcleo do nanocrystalline do filtro de ruído do motorista do servo motor do veículo elétrico EV
Rating: 4.5 (139 reviews)

Brand Name:	King Magnetics
Model Number:	Núcleo do nanocrystalline do filtro de ruído do motorista do servo motor do veículo elétrico EV
MOQ:	10 PCes
preço:	-
Delivery Time:	15 dias
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

Lugar de origem:

China

Certificação:

RoHS

Nome:

Núcleo do nanocrystalline do filtro de ruído do motorista do servo motor do veículo elétrico EV

Modelo:

1k107, finemet, vitroperm 500 f, nanoperm

Aplicação:

Bloqueador comum do modo do filtro para iem

Detalhes da embalagem:

Encaderne, com espuma

Habilidade da fonte:

50000

Product Description

Núcleo do nanocrystalline do filtro de ruído do motorista do servo motor do veículo elétrico EV

O núcleo do transformador de Nanocrystalline tem a permeabilidade muito alta, indução de saturação alta, baixo coercivity, baixa perda do núcleo. Apropriado para o transformador de alta frequência do equipamento de soldadura do inversor, do inversor solar, e do transformador de poder superior na escala do quilowatt.

Características

Material: núcleo Fe-baseado de Nanocrystalline
Indução da densidade de fluxo da saturação: 1.25T
Permeabilidade @ 10KHz: > 20000
Temperatura de curie (℃): 560
Empilhando o fator: 0,78
Magneto-estrição da saturação (*10^-6): <2>
Resistividade (μΩ.cm): 90
Espessura da fita: 25μm
Formas do núcleo: Núcleo de Troidal

Densidade de fluxo alta da saturação - você pode reduzir o volume de transformadores contra a ferrite do tranditional
Permeabilidade alta - melhore a eficiência, para abaixar poder emocionante e para reduzir a perda de cobre
Baixo coercivity e baixa perda do núcleo - elevação da baixa temperatura
Estabilidade térmica excelente - temperatura de trabalho de -40 - 130℃

Aplicações

>> Máquinas de soldadura do inversor
>> Fontes de alimentação de chapeamento eletrolíticas
>> Fontes de alimentação do laser do poder superior
>> Uma comunicação, fontes de alimentação de alta velocidade da estrada de ferro
>> Sistemas de aquecimento de alta frequência
>> A alta frequência e o poder superior comutaram a fonte de alimentação do modo

Comparação das características

Propriedades	Núcleos de Nanophous	Núcleos de ferrite
Densidade de fluxo da saturação (T)	1,25	0,5
Remanence (T) (20KHz)	<0>	0,2
Perda do núcleo (20KHz/0.2T) (W/Kg)	<4>	7,5
Perda do núcleo (20KHz/0.5T) (W/Kg)	<40>	não pode usar-se
Perda do núcleo (50KHz/0.3T) (W/Kg)	<50>	não pode usar-se
Permeabilidade (20KHz)	>20.000	2000
Coercivity (A/m)	<2>	6
Magneto-estrição da saturação (*10^-6)	<2>	4
Resistividade (μΩ.cm)	90	10^6
Temperatura de curie (℃)	560	<200>
Empilhando o fator	>0,75	n/a

Dimensões do núcleo e capacidade de poder

Número da peça.	Dimensões do núcleo			Dimensões do caso			Effictive cruz seção	Meio trajeto comprimento	Peso	Poder @ 20KHz
	od	identificação	h	OD	Identificação	H	AFe	lFe	mFe	P
	milímetro	milímetro	milímetro	milímetro	milímetro	milímetro	cm2	cm	g	Quilowatt
KMN644020T	64	40	20	68,2	37	23,5	1,87	16,3	222	1-3
KMN805025T	80	50	25	83,5	47,2	28,8	2,93	20,4	433	3-6
KMN1006020T	100	60	20	106	55	25	3,12	25,1	568	5-7
KMN1207020T	120	70	20	125	65	25	3,90	29,8	843	6-10
KMN1207030T	120	70	30	125	65	36	5,85	2,98	1265	10-14
KMN1308040T	130	80	40	136	75	46	7,80	33,0	1864	16-20
KMN1308050T	130	80	50	136	75	56	9,75	33,0	2331	20-25

Outras especificações estão disponíveis de acordo com as exigências de cliente.

Vista geral dos produtos

Nós fazemos núcleos aos desenhos do cliente. Se você precisa núcleos feitos sob encomenda, envie-nos por favor a tiragem.

Transferência completa amorfa e do nanocrystalline dos núcleos do catálogo:

http://www.kingmagnetics.com/amorphous-nanocrystalline-cores-catalog.pdf

Você pode igualmente interesed dentro:

Núcleo de Nanocrystalline C

http://www.kingmagnetics.com/nanocrystalline-c-core.html

Núcleo cortado amorfo

http://www.kingmagnetics.com/amorphous-c-core.html

Núcleos do transformador de Nanocrystalline

http://www.kingmagnetics.com/nanocrystalline-transformer-core.html

Por que nos escolha?!!

> Dez anos de experiência na fabricação amorfa e nos núcleos do nanocrystalline.

> Nossa própria fábrica produz, nós faz somente os núcleos magnéticos de alta qualidade.

> A qualidade é nossa cultura. 100% testado antes de enviar.

> Segurança do comércio de Alibaba, connosco seu dinheiro no cofre forte!

> O elevado desempenho, nossos núcleos pode encontrar o padrão do mundo - qualidade.

> Seu inquérito responsed em 24 HORAS. O tempo é OURO!

> A ordem pequena é bem-vinda, nós presta serviços de manutenção a cada cliente!

FAQ:

1. É você fabricante de núcleos amorfos e do nanocrystalline?

Sim, nós somos manufacutrer e nós fornecemos os produtos de alta qualidade.

2. Pode você núcleos feito-à-medida?

Envie-nos sim, por favor seus desenho e exigências.

3. MOQ

Nós não ajustamos um MOQ, ordem pequena somos bem-vindos.

4. Prazo de execução

Na maior parte o prazo de execução começa de 15 dias, depende da quantidade da ordem.

5. Como começar a ordem?

Apenas encha-o mensagem da exigência e clique “[envie]” abaixo, nós contactá-lo-emos em 24 horas.

Ou envie-nos e-mail o núcleo (em) kingmagnetics.com

Contacte-nos

Rei Magnetics Technology Co de Zhuhai. , Ltd.

Endereço: 5/F, No.8, Pingdong 1 estrada,
Ciência de Nanping e parque de tecnologia,
Zhuhai, Guangdong, China, 519060

Telefone: +86-756-830-5985; +86-158-1980-9198

Web site: www.kingmagnetics.com

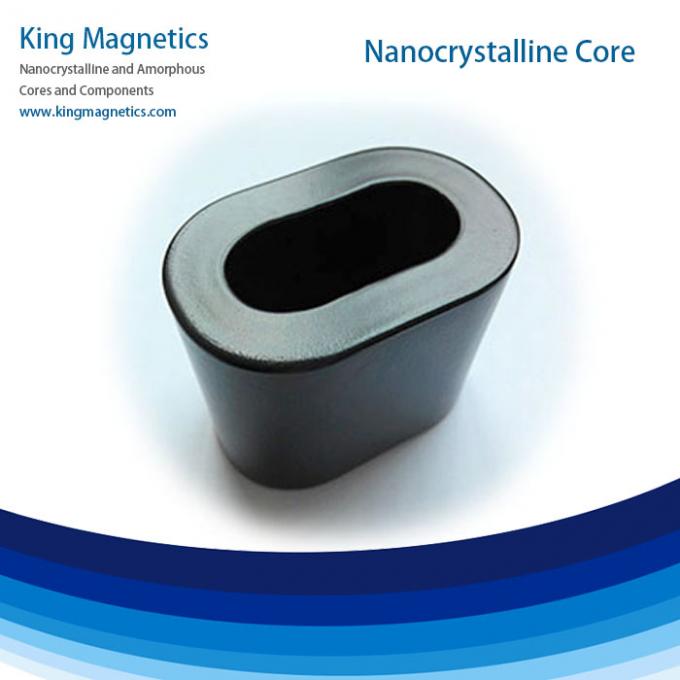

Núcleo oval do nanocrystalline da forma
