Núcleo de alta frequência de Nanocrystalline para o indutor da bobina de bloqueador do CMC fornecido pelo rei Magnetics

Name: Núcleo de alta frequência de Nanocrystalline para o indutor da bobina de bloqueador do CMC fornecido pelo rei Magnetics
Brand: Zhuhai King Magnetics Technology Co., Ltd.
SKU: N130*90*30
Availability: InStock

Brand Name:	King Magnetics
Model Number:	N1309030
MOQ:	10 PCes
preço:	-
Delivery Time:	15 dias
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

Lugar de origem:

China

Certificação:

RoHS, UL94-V0(Plastic Case)

Material:

fita amorfa e do nanocrystalline

Nome:

Núcleo de alta frequência de Nanocrystalline para o indutor da bobina de bloqueador do CMC fornecido

Tipo:

Núcleo Toroidal do nanocrystalline

Modelo:

núcleo dos metglas do finemet

Forma:

Núcleo do anel

Detalhes da embalagem:

Caixa de papel

Habilidade da fonte:

5000 PCes

Product Description

Nanocrystalline retira o núcleo para bloqueadores comuns do modo

Agradecimentos para o desenvolvimento da tecnologia amorfa e do nanocrystalline, que é uma tecnologia muito importante em materiais magnéticos do modem, em núcleos e em componentes indutivos. O rei Magnetics desenvolveu a série de núcleos do nanocrystalline para bloqueadores comuns do modo.

Os núcleos de Nanocrystalline têm a permeabilidade muito alta sobre de baixa frequência à alta frequência até 30Mhz. São muito apropriados para o bloqueador comum do modo ao usado como o filtro da compatibilidade eletrónica para comprimir o ruído comum conduzido do modo. Comparado ao núcleo de ferrite tradicional, o núcleo do nanocrystalline tem muitas vantagens como a indutância alta, tamanho do bom filtro e volume eficaz, pequeno, umas mais baixas voltas do fio de cobre, um consumo de uma mais baixa potência e uma eficiência elevada.

Os núcleos de Nanocrystalline têm a alta temperatura sobre 560℃, núcleo do curie de ferrite muito mais altamente do que tradicional sobre 200℃. A alta temperatura do curie faz a núcleo do nanocrystalline a estabilidade térmica excelente, e pode funcionamento contínuo até no ambiente 120℃.

Os núcleos de Nanocrystalline são a melhor escolha para a aplicação do bloqueador comum do modo.

Características

Material: núcleo Fe-baseado de Nanocrystalline
Indução da densidade de fluxo da saturação: 1.25T
Permeabilidade @ 10KHz: > 50000
Permeabilidade @ 100KHz: >10500
Temperatura de curie (℃): 560
Empilhando o fator: 0,78
Magneto-estrição da saturação (*10^-6): <2> Resistividade (μΩ.cm): 115
Espessura da fita: 25μm
Formas do núcleo: Núcleo de Troidal

Aplicações

>> Filtro da compatibilidade eletrónica
>> fonte de alimentação comutada do modo
>> fonte de alimentação do computador
>> uma comunicação e fonte de alimentação da rede
>> fonte de alimentação do laser e do raio X
>> equipamento de solda e fonte de alimentação de chapeamento elétrica
>> equipamento da energia solar e gerador de energias eólicas
>> dispositivo elétrico do agregado familiar
>> fonte de alimentação Uninterruptable (UPS)
>> conversor de frequência
>> equipamento de aquecimento introduzido
>> fontes de alimentação de alta velocidade da estrada de ferro

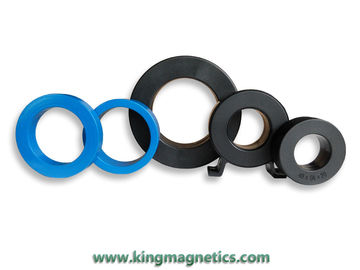

Núcleo de alta frequência de Nanocrystalline para o indutor da bobina de bloqueador do CMC fornecido pelo rei Magnetics

Mais detalhes visitam por favor:

www.kingmagnetics.com

Núcleos padrão

Número da peça.	Dimensões do núcleo			Dimensões do caso			Effictive cruz seção	Meio trajeto comprimento	Peso	AL Minimum Value
	od	identificação	h	OD	Identificação	H	AFe	lFe	mFe	10kHz	100kHz
	milímetro	milímetro	milímetro	milímetro	milímetro	milímetro	cm2	cm	g	μH	μH
KMN986545	9,8	6,5	4,5	11,3	5	6,1	0,06	2,6	1,1	14,2	3,0
KMN120805	12	8	4,5	14,5	6,3	6,9	0,07	3,1	1,6	15,6	3,7
KMN161008	16	10	8	17,8	8,4	9,9	0,19	4,1	5,5	34,6	6,9
KMN191510	19	15	10	21,2	13,5	12,3	0,16	5,3	6,0	22,0	4,4
KMN201208	20	12	8	21,7	10,8	9,9	0,25	5,0	9,1	37,4	7,5
KMN211308E *	21,3	13,6	8	22	13	8,8	0,24	5,5	9,5	33,0	6,6
KMN252010	25	20	10	28	17,2	13,2	0,20	7,1	10	20,8	4,2
KMN261610	26	16	10	28,3	14	12,8	0,39	6,6	19	44,6	8,9
KMN302010	30	20	10	33,2	17,8	13,3	0,39	7,9	22	37,4	7,5
KMN302015	30	20	15	33,6	17,8	17,8	0,59	7,9	33	56,2	11,2
KMN322010	32	20	10	34,4	18,1	13	0,47	8,2	28	43,2	8,6
KMN322015	32	20	15	34,6	17,9	18,2	0,70	8,2	42	64,8	13,0
KMN402515	40	25	15	44,4	22	18,8	0,88	10,2	65	64,8	13,0
KMN403215	40	32	15	44,9	28,8	18,8	0,47	11,3	38	31,2	6,2
KMN503220	50	32	20	53,8	28,5	24	1,40	12,9	131	68,5	16,4
KMN504020	50	40	20	53,6	37,1	23	0,78	14,1	80	34,7	8,3
KMN644025	64	40	25	67,4	37	29,3	2,34	16,3	277	90,0	21,6
KMN805025	80	50	25	83,5	47,2	28,8	2,93	20,4	433	90,0	21,6
KMN1008020	100	80	20	105	75	25	1,56	28,3	320	34,7	8,3
KMN1027625	102	76	25	107	71	30	2,54	27,9	514	57,0	13,7
KMN1309030	130	90	30	135	85	35	4,68	34,5	1172	85,1	20,4
KMN16013025	160	130	25	165	125	30	2,93	45,5	966	40,3	9,7
KMN17012025	170	120	25	175	115	30	4,88	45,5	1609	67,2	16,1

* cola Epoxy revestida.

Estes núcleos são nossos produtos padrão, nós podem igualmente projetar e produzir núcleos do elevado desempenho de acordo com as exigências de cliente, incluindo tamanhos, indutância e aplicações. Nós podemos ajudar clientes a selecionar os melhores núcleos do desempenho.
