núcleo fino do nanocrystalline da compatibilidade eletrónica do revestimento da cola Epoxy da fita da fonte da fábrica

Name: núcleo fino do nanocrystalline da compatibilidade eletrónica do revestimento da cola Epoxy da fita da fonte da fábrica
Brand: Zhuhai King Magnetics Technology Co., Ltd.
SKU: KMN211308E
Availability: InStock

Brand Name:	King Magnetics
Model Number:	KMN211308E
MOQ:	10 PCes
preço:	-
Delivery Time:	15 dias
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

Lugar de origem:

China

Certificação:

RoHS, UL94-V0(Plastic Case)

Nome:

núcleo fino do nanocrystalline da compatibilidade eletrónica do revestimento da cola Epoxy da fita d

Material:

fita amorfa do nanocrystalline

Detalhes da embalagem:

Caixa de papel

Habilidade da fonte:

5000 PCes

Product Description

Nanocrystalline retira o núcleo para bloqueadores comuns do modo

Agradecimentos para o desenvolvimento da tecnologia amorfa e do nanocrystalline, que é uma tecnologia muito importante em materiais magnéticos do modem, em núcleos e em componentes indutivos. O rei Magnetics desenvolveu a série de núcleos do nanocrystalline para bloqueadores comuns do modo.

Os núcleos de Nanocrystalline têm a permeabilidade muito alta sobre de baixa frequência à alta frequência até 30Mhz. São muito apropriados para o bloqueador comum do modo ao usado como o filtro da compatibilidade eletrónica para comprimir o ruído comum conduzido do modo. Comparado ao núcleo de ferrite tradicional, o núcleo do nanocrystalline tem muitas vantagens como a indutância alta, tamanho do bom filtro e volume eficaz, pequeno, umas mais baixas voltas do fio de cobre, um consumo de uma mais baixa potência e uma eficiência elevada.

Os núcleos de Nanocrystalline têm a alta temperatura sobre 560℃, núcleo do curie de ferrite muito mais altamente do que tradicional sobre 200℃. A alta temperatura do curie faz a núcleo do nanocrystalline a estabilidade térmica excelente, e pode funcionamento contínuo até no ambiente 120℃.

Os núcleos de Nanocrystalline são a melhor escolha para a aplicação do bloqueador comum do modo.

Características

Material: núcleo Fe-baseado de Nanocrystalline
Indução da densidade de fluxo da saturação: 1.25T
Permeabilidade @ 10KHz: > 50000
Permeabilidade @ 100KHz: >10500
Temperatura de curie (℃): 560
Empilhando o fator: 0,78
Magneto-estrição da saturação (*10^-6): <2> Resistividade (μΩ.cm): 115
Espessura da fita: 25μm
Formas do núcleo: Núcleo de Troidal

Aplicações

>> Filtro da compatibilidade eletrónica
>> fonte de alimentação comutada do modo
>> fonte de alimentação do computador
>> uma comunicação e fonte de alimentação da rede
>> fonte de alimentação do laser e do raio X
>> equipamento de solda e fonte de alimentação de chapeamento elétrica
>> equipamento da energia solar e gerador de energias eólicas
>> dispositivo elétrico do agregado familiar
>> fonte de alimentação Uninterruptable (UPS)
>> conversor de frequência
>> equipamento de aquecimento introduzido
>> fontes de alimentação de alta velocidade da estrada de ferro

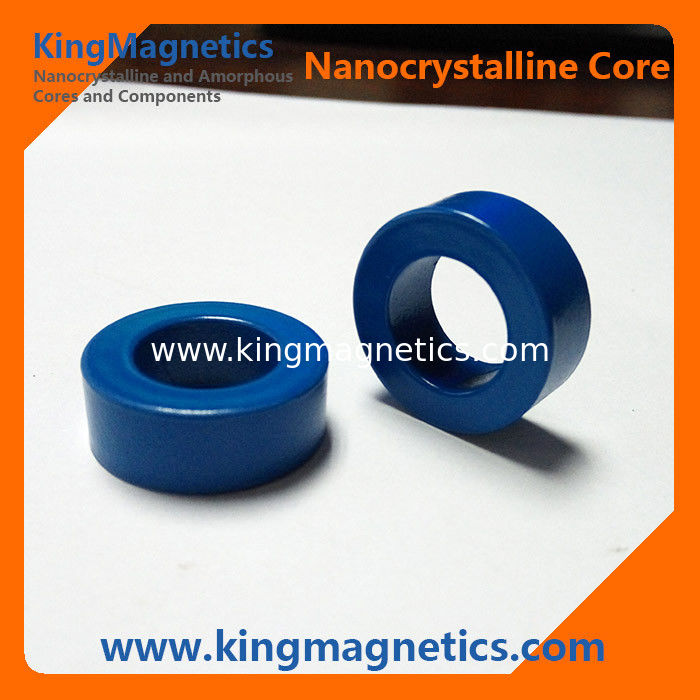

núcleo fino do nanocrystalline da compatibilidade eletrónica do revestimento da cola Epoxy da fita da fonte da fábrica

Mais detalhes visitam por favor:

www.kingmagnetics.com

Núcleos padrão

Número da peça.	Dimensões do núcleo			Dimensões do caso			Um Fe	L Fe	Peso	AL mínimo.
	od	identificação	h	OD	Identificação	H	AFe	lFe	mFe	10kHz	100kHz
	milímetro	milímetro	milímetro	milímetro	milímetro	milímetro	cm2	cm	g	μH	μH
N16x10x8	16	10	8	17,8	8,4	9,9	0,19	4,1	5,5	28,8	6,0
N19x15x10	19	15	10	21,2	13,5	12,3	0,16	5,3	6,0	18,4	3,9
N20x12x8	20	12	8	21,7	10,8	9,9	0,25	5,0	9,1	31,2	6,6
N25x19x10	25	19	10	27,5	17,1	13	0,23	6,9	12	21,3	4,5
N25x20x10	25	20	10	28	17,2	13,2	0,20	7,1	10	17,3	3,6
N26x16x10	26	16	10	28,3	14	12,8	0,39	6,6	19	37,1	7,8
N30x20x10	30	20	10	33,2	17,8	13,3	0,39	7,9	22	31,2	6,6
N30x20x15	30	20	15	33,6	17,8	17,8	0,59	7,9	33	46,8	9,8
N32x20x10	32	20	10	34,4	18,1	13	0,47	8,2	28	36,0	7,6
N32x20x15	32	20	15	34,6	17,9	18,2	0,70	8,2	42	54,0	11,3
N37.8x24.2x15	37,8	24,2	15	40,8	21,6	18,3	0,80	9,7	56	51,3	10,8
N40x25x15	40	25	15	44,4	22	18,8	0,88	10,2	65	54,0	11,3
N40x32x15	40	32	15	44,9	28,8	18,8	0,47	11,3	38	26,0	5,5
N50x32x20	50	32	20	53,8	28,5	24	1,40	12,9	131	68,5	14,4
N50x40x20	50	40	20	53,6	37,1	23	0,78	14,1	80	34,7	7,3
N63x50x25	65	50	25	69	46	29	1,46	18,1	191	50,9	10,7
N64x40x20	64	40	20	68,2	37	23,5	1,87	16,3	222	72,0	15,1
N64x40x25	64	40	25	67,4	37	29,3	2,34	16,3	277	90,0	18,9
N80x50x20	80	50	20	83,6	46,7	25,6	2,34	20,4	346	72,0	15,1
N80x50x25	80	50	25	83,5	47,2	28,8	2,93	20,4	433	90,0	18,9
N90x60x20	90	60	20	94,3	55	24,3	2,34	23,6	400	62,4	13,1
N100x80x20	100	80	20	105	75	25	1,56	28,3	320	34,7	7,3
N102x76x25	102	76	25	107	71	30	2,54	27,9	514	57,0	12,0
N103x75x30	103	75	30	107	71	34	3,28	27,9	664	73,6	15,5
N130x90x30	130	90	30	135	85	35	4,68	34,5	1172	85,1	17,9
N160x130x25	160	130	25	165	125	30	2,93	45,5	966	40,3	8,5
N170x120x25	170	120	25	175	115	30	4,88	45,5	1609	67,2	14,1

Estes núcleos são nossos produtos padrão, nós podem igualmente projetar e produzir núcleos do elevado desempenho de acordo com as exigências de cliente, incluindo tamanhos, indutância e aplicações. Nós podemos ajudar clientes a selecionar os melhores núcleos do desempenho.
