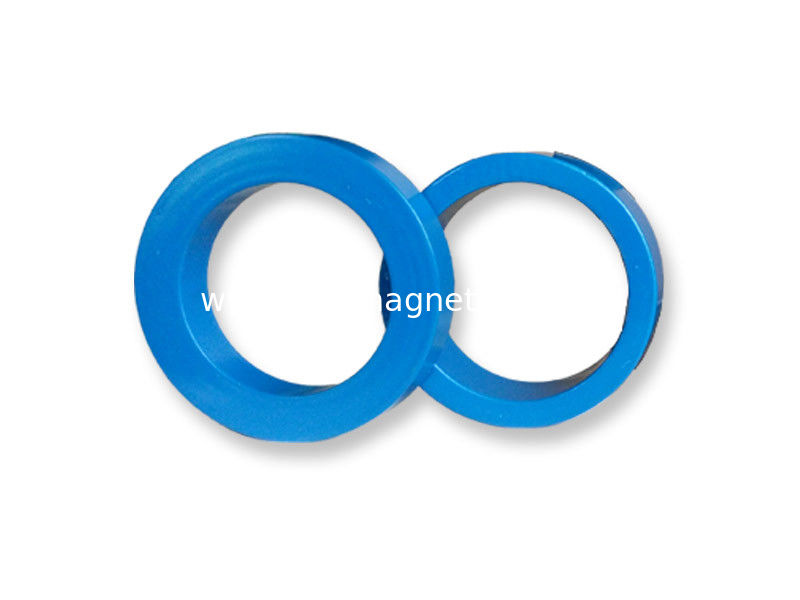

O revestimento Nanocrystalline da cola Epoxy retira o núcleo para bloqueadores comuns do modo

Agradecimentos para o desenvolvimento da tecnologia amorfa e do nanocrystalline, que é uma tecnologia muito importante em materiais magnéticos do modem, em núcleos e em componentes indutivos. O rei Magnetics desenvolveu a série de núcleos do nanocrystalline para bloqueadores comuns do modo.

Os núcleos de Nanocrystalline têm a permeabilidade muito alta sobre de baixa frequência à alta frequência até 30Mhz. São muito apropriados para o bloqueador comum do modo ao usado como o filtro da compatibilidade eletrónica para comprimir o ruído comum conduzido do modo. Comparado ao núcleo de ferrite tradicional, o núcleo do nanocrystalline tem muitas vantagens como a indutância alta, tamanho do bom filtro e volume eficaz, pequeno, umas mais baixas voltas do fio de cobre, um consumo de uma mais baixa potência e uma eficiência elevada.

Os núcleos de Nanocrystalline têm a alta temperatura sobre 560℃, núcleo do curie de ferrite muito mais altamente do que tradicional sobre 200℃. A alta temperatura do curie faz a núcleo do nanocrystalline a estabilidade térmica excelente, e pode funcionamento contínuo até no ambiente 120℃.

Os núcleos de Nanocrystalline são a melhor escolha para a aplicação do bloqueador comum do modo.

Características

Material: núcleo Fe-baseado de Nanocrystalline
 Indução da densidade de fluxo da saturação: 1.25T
 Permeabilidade @ 10KHz: > 50000
 Permeabilidade @ 100KHz: >10500
 Temperatura de curie (℃): 560
 Empilhando o fator: 0,78
 Magneto-estrição da saturação (*10^-6): <2> Resistividade (μΩ.cm): 115
 Espessura da fita: 25μm
 Formas do núcleo: Núcleo de Troidal


Aplicações

>> Filtro da compatibilidade eletrónica
>> fonte de alimentação comutada do modo
>> fonte de alimentação do computador
>> uma comunicação e fonte de alimentação da rede
>> fonte de alimentação do laser e do raio X
>> equipamento de solda e fonte de alimentação de chapeamento elétrica
>> equipamento da energia solar e gerador de energias eólicas
>> dispositivo elétrico do agregado familiar
>> fonte de alimentação Uninterruptable (UPS)
>> conversor de frequência
>> equipamento de aquecimento introduzido
>> fontes de alimentação de alta velocidade da estrada de ferro

Nós podemos igualmente projetar e produzir núcleos do elevado desempenho de acordo com as exigências de cliente, incluindo tamanhos, indutância e aplicações. Nós podemos ajudar clientes a selecionar os melhores núcleos do desempenho.
