núcleo do corte do C do nanocrystalline para o indutor da saída, 20KHz transformador de alta frequência, carregador elétrico do veículo

O material de Nanocrystalline é os materiais magnéticos da permeabilidade a mais alta no mundo. Baixa perda do núcleo, verde e baixa emissão de carbono.


Características:

material Fe-baseado com composição na maior parte do Fe com Cu, N.B. do nanocrystalline, si, B, que primeiramente pela tecnologia extinguindo rápida para formar a fita amorfa, pelo tratamento térmico cristalino para ganhar então grões finas com escala nano. Com este processo revolucionário, nós podemos obter propriedades magnéticas superiores com densidade de fluxo alta da saturação, permeabilidade inicial alta, baixo coercivity, baixa perda do núcleo. O material de Nanocrystalline é uma proteção ambiental, carbono verde, baixo, material magnético novo da eficiência elevada.

Aplicações:

o material Fe-baseado do nanocrystalline pode ser aplicado aos núcleos para bloqueadores comuns do modo, transformadores de alta frequência, transformadores atuais, transformadores do motorista, transformadores da rede, núcleos do grânulo, amplificadores magnéticos, indutores do filtro, reatores, PFC bloqueia em vário elétrico e a área eletrônica, tem sido agora amplamente utilizada na fonte de alimentação comutada do modo, no dispositivo elétrico do agregado familiar, no equipamento elétrico industrial, na fonte de alimentação de uma comunicação, na fonte de alimentação da rede, no equipamento da energia solar, no gerador de energias eólicas, no inversor de IGBT fonte de alimentação, fonte de alimentação do laser e fonte de alimentação do equipamento médico.

Características:

> Permeabilidade alta -- indutância crescente e diminuição enrolando voltas
> indução de saturação alta -- tamanho de minimização do componente
> alta frequência -- apropriado usado na escala de frequência de 50Hz até 100KHz
> alta temperatura do curie -- mais alta temperatura de trabalho, funcionamento contínuo até em 120℃
> baixo coercivity -- aumentando a eficiência e a diminuição da perda de histerese
> baixa perda do núcleo -- reduzindo a elevação consumida e de minimização da energia da temperatura
> baixa magneto-estrição -- baixo ruído audível comparado aos materiais magnéticos tradicionais
> estabilidade térmica excelente -- desvios extremamente pequenos de -20℃ a 120℃
> baixo custo -- boa escolha para substituir materiais tradicionais como o permalói

Propriedades magnéticas:

> Indução de saturação BS -- 1,25 T
> λs da magneto-estrição da saturação -- 2×10-6
> temperatura de curie Tc -- ℃ 560
> temperatura Tx da cristalização -- 510℃
> espessura da fita -- μm 25
> densidade d -- 7,25 g/cm3
> ρ da resistividade -- 115 μΩ.cm
> alta tensão da dureza de Vicker -- 880 kg/mm2

Comparação das propriedades magnéticas entre materiais amorfos e de Nanocrystalline e materiais magnéticos macios tradicionais:

Aplicações de núcleos amorfos e de Nanocrystalline:

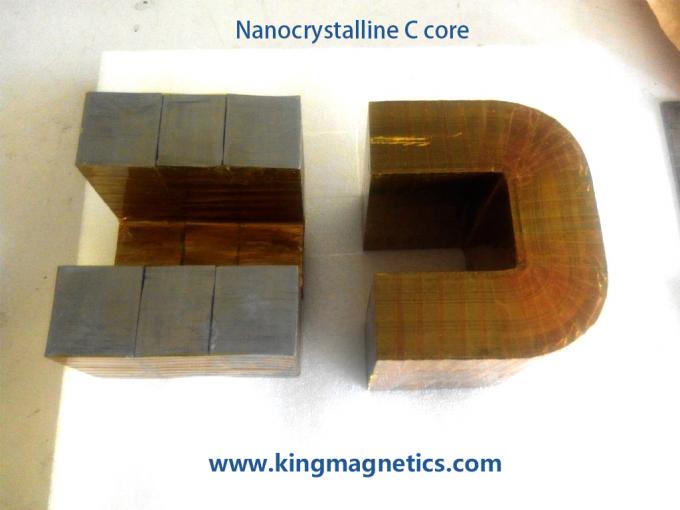

Os núcleos de Nanocrystalline C estão disponíveis agora. Produto da elevação do núcleo amorfo de c, com densidade de fluxo alta da saturação, baixo coercivity, baixa perda do núcleo, frequência muito de baixo nível de ruído, mais alta até 20KHz, apropriado para o transformador de poder principal, indutor da saída, bobina de bloqueador do impulso PFC. Pode substituir o núcleo de ferrite. As dimensões podem ser feito-à-medida.


Características

Material: nanocrystalline Fe-baseado
Indução da densidade de fluxo da saturação: 1.25T
Temperatura de curie (℃): 560
Empilhando o fator: >0.75
Magneto-estrição da saturação (*10^-6): <2>
Resistividade (μΩ.cm): 130
Espessura da fita: 25μm
Forma do núcleo: Núcleo do corte do C



Aplicações

>> Transformador de alta frequência (a frequência recomenda 20-30KHz)
>> Filtro solar do inversor
>> Bloqueador de PFC
>> Bloqueador diferencial do modo
>> Filtro da saída
>> Equipamento audio

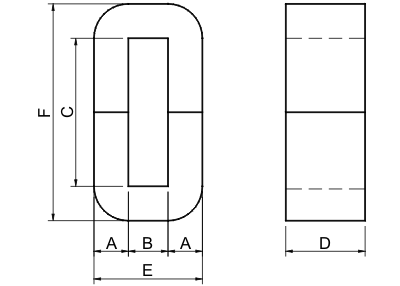

Dimensões padrão do núcleo

Outras especificações estão disponíveis de acordo com as exigências de cliente.
