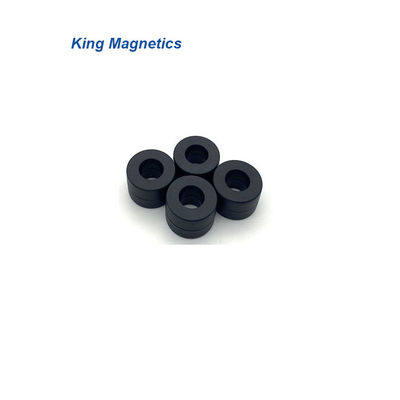

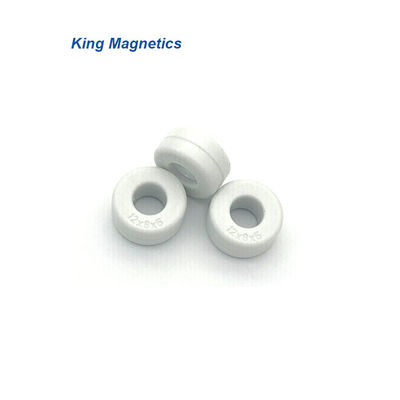

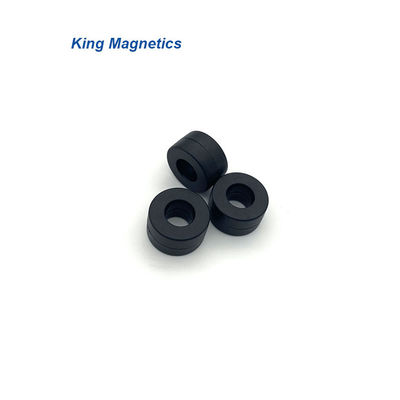

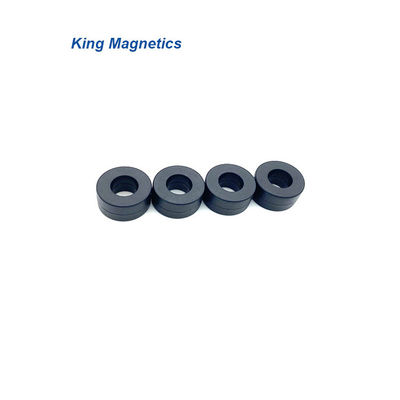

KMN161008 os filtros de modo comuns do rei Magnetics IEM usaram núcleos do nanocrystalline

Name: KMN161008 os filtros de modo comuns do rei Magnetics IEM usaram núcleos do nanocrystalline
Brand: King Magnetics
SKU: KMN161008
Rating: 4.6 (172 reviews)

Brand Name:	King Magnetics
Model Number:	KMN161008
MOQ:	50PCS
preço:	-
Delivery Time:	15 dias do trabalho
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

Lugar de origem:

Zhuhai Guangdong China

Certificação:

IOS:9001

Tipo:

Rei Magnetics

Cor:

Preto

Tipo:

KMN161008

Forma:

Toroidal

Maneira de envio:

UPS etc.

Max Temperature:

120 graus c

Dimensão do núcleo:

16*10*8mm

Dimensão do caso:

17.8*8.4*9.9mm

Detalhes da embalagem:

Caixa

Habilidade da fonte:

boca 10000/PCS/Per

Product Description

Descrição do produto

Os filtros de modo comuns do rei Magnetics IEM usaram os núcleos KMN161008 amorfos e do nanocrystalline

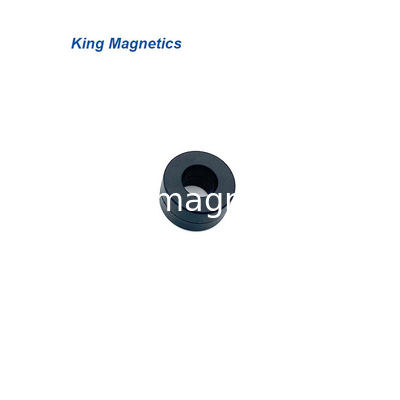

KMN161008-5

A tecnologia amorfa e do nanocrystalline é uma tecnologia muito importante em materiais magnéticos modernos, em núcleos e em componentes indutivos. O rei Magnetics desenvolveu a série de núcleos do nanocrystalline para bloqueadores comuns do modo.

Os núcleos de Nanocrystalline caracterizam a permeabilidade muito alta sobre de baixa frequência à alta frequência até 30Mhz. São muito apropriados para o bloqueador comum do modo ao usado como o filtro da compatibilidade eletrónica para comprimir o ruído comum conduzido do modo. Comparado ao núcleo de ferrite tradicional, o núcleo do nanocrystalline tem muitas vantagens como a indutância alta, tamanho do bom filtro e volume eficaz, pequeno, umas mais baixas voltas do fio de cobre, um consumo de uma mais baixa potência e uma eficiência elevada.

A temperatura de curie de núcleos do nanocrystalline é sobre 560℃, núcleo de ferrite muito mais altamente do que tradicional sobre 200℃. A alta temperatura do curie faz a núcleo do nanocrystalline a estabilidade térmica excelente, e pode funcionamento contínuo até no ambiente 120℃.

Os núcleos de Nanocrystalline são a melhor escolha para a aplicação do bloqueador comum do modo.

Características

Material: núcleo Fe-baseado de Nanocrystalline
Indução da densidade de fluxo da saturação: 1.25T
Permeabilidade @ 10KHz: > 50000
Permeabilidade @ 100KHz: >10500
Temperatura de curie (℃): 560
Empilhando o fator: 0,78
Magneto-estrição da saturação (*10^-6): <2>
Resistividade (μΩ.cm): 115
Espessura da fita: 25μm
Formas do núcleo: Núcleo Toroidal

Aplicações

>> Filtro da compatibilidade eletrónica
>> Fonte de alimentação comutada do modo
>> Fonte de alimentação do computador
>> Uma comunicação e fonte de alimentação da rede
>> Fonte de alimentação do laser e do raio X
>> Equipamento de soldadura e fonte de alimentação de chapeamento elétrica
>> Equipamento da energia solar e gerador de energias eólicas
>> Dispositivo elétrico do agregado familiar
>> Fonte de alimentação Uninterruptable (UPS)
>> Conversor de frequência
>> Equipamento de aquecimento introduzido
>> fontes de alimentação de alta velocidade da estrada de ferro

Núcleos padrão

Número da peça.	Dimensões do núcleo			Dimensões do caso			Effictive cruz seção	Meio trajeto comprimento	Peso	AL Minimum Value
	od	identificação	h	OD	Identificação	H	AFe	lFe	mFe	10kHz	100kHz
	milímetro	milímetro	milímetro	milímetro	milímetro	milímetro	cm2	cm	g	μH	μH
KMN986545	9,8	6,5	4,5	11,3	5	6,1	0,06	2,6	1,1	14,2	3,0
KMN120805	12	8	4,5	14,5	6,3	6,9	0,07	3,1	1,6	15,6	3,7
KMN161008	16	10	8	17,8	8,4	9,9	0,19	4,1	5,5	34,6	6,9
KMN191510	19	15	10	21,2	13,5	12,3	0,16	5,3	6,0	22,0	4,4
KMN201208	20	12	8	21,7	10,8	9,9	0,25	5,0	9,1	37,4	7,5
KMN211308E *	21,3	13,6	8	22	13	8,8	0,24	5,5	9,5	33,0	6,6
KMN252010	25	20	10	28	17,2	13,2	0,20	7,1	10	20,8	4,2
KMN261610	26	16	10	28,3	14	12,8	0,39	6,6	19	44,6	8,9
KMN302010	30	20	10	33,2	17,8	13,3	0,39	7,9	22	37,4	7,5
KMN302015	30	20	15	33,6	17,8	17,8	0,59	7,9	33	56,2	11,2
KMN322010	32	20	10	34,4	18,1	13	0,47	8,2	28	43,2	8,6
KMN322015	32	20	15	34,6	17,9	18,2	0,70	8,2	42	64,8	13,0
KMN402515	40	25	15	44,4	22	18,8	0,88	10,2	65	64,8	13,0
KMN403215	40	32	15	44,9	28,8	18,8	0,47	11,3	38	31,2	6,2
KMN503220	50	32	20	53,8	28,5	24	1,40	12,9	131	68,5	16,4
KMN504020	50	40	20	53,6	37,1	23	0,78	14,1	80	34,7	8,3
KMN644025	64	40	25	67,4	37	29,3	2,34	16,3	277	90,0	21,6
KMN805025	80	50	25	83,5	47,2	28,8	2,93	20,4	433	90,0	21,6
KMN1008020	100	80	20	105	75	25	1,56	28,3	320	34,7	8,3
KMN1027625	102	76	25	107	71	30	2,54	27,9	514	57,0	13,7
KMN1309030	130	90	30	135	85	35	4,68	34,5	1172	85,1	20,4
KMN16013025	160	130	25	165	125	30	2,93	45,5	966	40,3	9,7
KMN17012025	170	120	25	175	115	30	4,88	45,5	1609	67,2	16,1

Estes núcleos são nossos produtos padrão, nós podem igualmente projetar e produzir núcleos do elevado desempenho de acordo com as exigências de cliente, incluindo tamanhos, indutância e aplicações. Nós podemos ajudar clientes a selecionar os melhores núcleos do desempenho.

* cola Epoxy revestida.

Nossos serviços

1. Núcleos de Nanocrystalline para bloqueadores comuns do modo

2. Núcleos amorfos e do nanocrystalline c

amorfo e nanocrystalline c core.jpg

3. Núcleos feitos sob encomenda e componentes magnéticos

núcleos feitos sob encomenda e components.jpg magnético

Mais informação visita por favor: www.kingmagnetics.com

Por que nos escolha

Por que nos escolha?

> 15 anos de experiência na fabricação amorfa e nos núcleos do nanocrystalline.
> Nós somos nanocrystalline e especialistas amorfos dos núcleos.
> A qualidade é nossa cultura. 100% testado antes de enviar.
> Segurança do comércio de Alibaba, ordem em linha sustentável!
> O elevado desempenho, nossos núcleos pode encontrar o padrão do mundo - qualidade.
> Seu inquérito responsed em 24 HORAS. O tempo é OURO!
> A ordem pequena é bem-vinda, Paypal aceitável.
