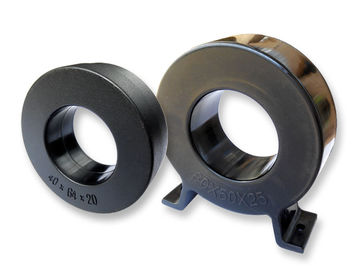

núcleos de 2-Generation Nanocrystalline para transformadores de poder de alta frequência

Name: núcleos de 2-Generation Nanocrystalline para transformadores de poder de alta frequência
Brand: Zhuhai King Magnetics Technology Co., Ltd.
SKU: KMN805025T2
Availability: InStock

Brand Name:	King Magnetics
Model Number:	KMN805025T2
MOQ:	100 PCes
preço:	-
Delivery Time:	15 dias
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

Lugar de origem:

China

Certificação:

RoHS, UL94-V0(Plastic Case)

Detalhes da embalagem:

Caixa de papel

Habilidade da fonte:

60000 PCes

Product Description

núcleos de 2-Generation Nanocrystalline para transformadores de poder de alta frequência

Características:

O rei Magnetics libera 2 núcleos novos de Nanocrystalline da geração para transformadores da alta frequência e de poder superior. Com caracteriza a densidade de fluxo alta da saturação, a permeabilidade alta, uma perda muito mais baixa do núcleo, a baixa magneto-estrição da saturação e a boa estabilidade de temperatura. Amplamente utilizado como núcleos principais do transformador para a alta frequência e o poder superior comutou a fonte de alimentação do modo.

O que é diferente para o núcleo do nanocrystalline 2G:

> Espessura da fita do diluidor, baixa perda do núcleo

> Baixa magneto-estrição, de baixo nível de ruído

> Frequência de trabalho mais alta, apropriada para 20KHz - 50KHz

Aplicações:

> A alta frequência e o poder superior comutaram a fonte de alimentação do modo

> Fonte de alimentação do laser

> Máquina de soldadura do inversor

> Fonte de alimentação de chapeamento elétrica

> Fonte de alimentação de aquecimento média e de alta frequência

> Fonte de alimentação do raio X

> Inversor de IGBT

> Fonte de alimentação Uninterruptable (UPS)

Características:

> Densidade de fluxo alta da saturação -- reduzindo o volume de transformador

> Permeabilidade alta e baixo coercivity -- melhorando a eficiência e reduzindo atual magnetizado e a diminuição da perda de cobre

> Baixa perda do núcleo -- consumo crescente da eficiência e da potência da diminuição

> Estabilidade térmica excelente -- trabalho contínuo até em 120℃

> Baixa magneto-estrição -- baixo ruído audível comparado a outros materiais

Comparação: 1G, núcleos do nanocrystalline 2G contra núcleos de ferrite

Propriedades	Núcleos 2G de Nanocrystalline	Núcleos 1G de Nanocrystalline	Núcleos de ferrite
Espessura da fita	25μm	33μm	N/A
Sature a densidade de fluxo (T)	1,25	1,25	0,5
Remanence (T) (20 quilohertz)	< 0="">	< 0="">	0,20
Perda do núcleo (20 kHz/0.2T) (W/Kg)	< 3="">	< 4="">	7,5
Perda do núcleo (20 kHz/0.5T) (W/Kg)	<>	<>	Não pode usar-se
Perda do núcleo (50 kHz/0.3T) (W/Kg)	<>	<>	Não pode usar-se
Permeabilidade (20 quilohertz) (Gs/Oe)	> 20.000	> 20.000	2.000
Coercivity estático (A/m)	< 2="">	< 2="">	6
Magneto-estrição da saturação (10^-6)	< 2="">	< 2="">	4
Resistividade elétrica (μΩ.cm)	115	115	106
Temperatura de curie (℃)	560	560	< 200="">
Empilhando o fator	> 0,75	> 0,75	N/A
Temperatura de trabalho	-40℃ - 120℃	-40℃ - 120℃	-20℃ - 100℃
Frequência de trabalho	20KHz - 50KHz	20KHz - 30KHz	20KHz - 100KHz

Especificações:

Nanocrystalline retira o núcleo para transformadores de poder de alta frequência

Número da peça.	Dimensão do núcleo (milímetro)			Dimensão do caso (milímetro)			EFF. Área transversal (cm2)	Comprimento de trajeto médio (cm)	Peso (g)	Poder @ 20KHz (quilowatts)
Número da peça.	od	identificação	h	OD	Identificação	H	AE	Lm	Peso	P
KMN644020T2	64	40	20	68,2	37	23,5	1,80	16,3	213	1-3
KMN805025T2	80	50	25	83,5	47,2	28,8	2,81	20,4	416	3-5
KMN1006020T2	100	60	20	106	55	25	3,00	25,1	546	5-7
KMN1207020T2	120	70	20	125	65	25	3,75	29,8	811	7-10
KMN1207030T2	120	70	30	125	65	36	5,63	29,8	1217	10-14
KMN1308040T2	130	80	40	136	75	46	7,50	33,0	1793	14-20
KMN1308050T2	130	80	50	136	75	56	9,38	33,0	2241	20-25

Outras especificações estão disponíveis de acordo com as exigências de cliente.

Mais informação visita por favor: www.kingmagnetics.com
