estrangulamento de linha de alimentação nanocristalina personalizado

Name: estrangulamento de linha de alimentação nanocristalina personalizado
Brand: King Magnetics
SKU: estrangulamento de linhas de alimentação nanocristalina de material personalizado
Rating: 4.5 (145 reviews)

Brand Name:	King Magnetics
Model Number:	estrangulamento de linhas de alimentação nanocristalina de material personalizado
MOQ:	10 PCes
preço:	-
Delivery Time:	15 dias
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

Lugar de origem:

China

Certificação:

RoHS

Nome:

estrangulamento de linhas de alimentação nanocristalina de material personalizado

Modelo:

1k107, finemet, vitroperm 500 f, nanoperm

Aplicação:

Bloqueador comum do modo do filtro para iem

Detalhes da embalagem:

Caixa de papel

Habilidade da fonte:

50000

Product Description

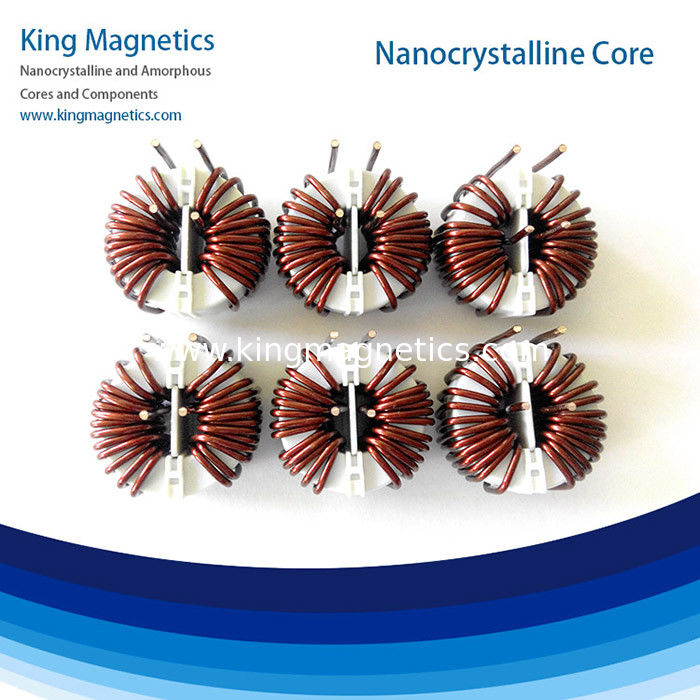

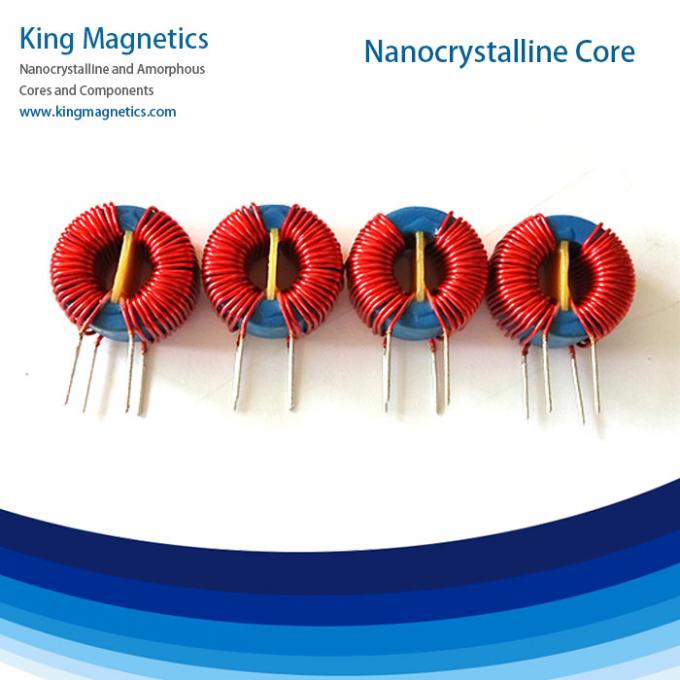

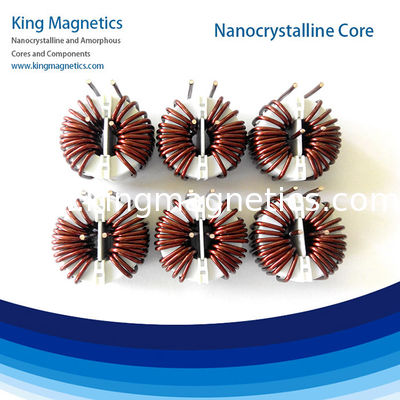

estrangulamento de linhas de alimentação nanocristalina de material personalizado

A tecnologia amorfa e nanocristalina é uma tecnologia muito importante nos materiais magnéticos modernos, núcleos e componentes indutivos.A King Magnetics desenvolveu uma série de núcleos nanocristalinos para estrangulamentos de modo comum.

Os núcleos nanocristalinos apresentam uma permeabilidade muito elevada em frequências de baixa a alta frequência até 30 MHz.Eles são muito adequados para o estrangulamento de modo comum para ser usado como filtro EMC para comprimir o ruído do modo comum conduzidoEm comparação com o núcleo de ferrite tradicional, o núcleo nanocristalino tem muitas vantagens como alta indutividade, bom filtro eficaz, pequeno tamanho e volume, menos voltas de fio de cobre,menor consumo de energia e alta eficiência.

A temperatura de Curie dos núcleos nanocristalinos é de cerca de 560°C, muito superior ao núcleo de ferrita tradicional, cerca de 200°C.e pode trabalhar em contínuo a até 120°C.

Os núcleos nanocristalinos são o material magnético mole escolhido para o estrangulamento de modo comum.que têm uma permeabilidade muito mais elevada a alta frequência.

Características

Material: Núcleo nanocristalino à base de Fe
Indução de densidade de fluxo de saturação: 1,25T
Permeabilidade @ 10KHz: > 50000
Permeabilidade @ 100KHz: > 10500
Temperatura de Curie ((°C): 560
Fator de empilhamento: 0.78
Magnetostricção de saturação ((*10^-6): < 2
Resistividade (μΩ.cm): 115
Espessura da fita: 25 μm

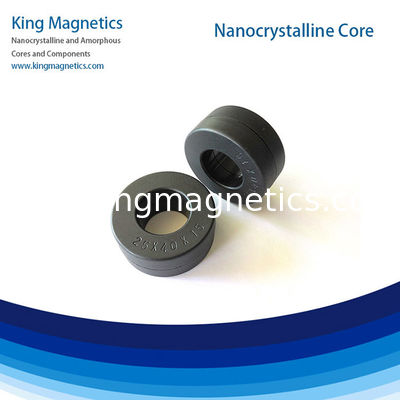

Formas do núcleo: núcleo toroidal

Aplicações

>> Filtro EMC
>> Fornecedor de alimentação de modo desligado
>> Fornecimento de energia do computador
>> Comunicação e alimentação da rede
>> Fornecimento de energia a laser e raios-X
Equipamento de soldadura e fonte de alimentação eléctrica
Equipamento de energia solar e gerador de energia eólica
>> Eletrodomésticos domésticos
>> Fornecimento de energia ininterrupto (UPS)
>> Conversor de frequência
>> Equipamento de aquecimento por indução
>> fontes de alimentação ferroviária de alta velocidade

Núcleos padrão

Parte N°.	Dimensões do núcleo			Dimensões da caixa			Eficiência cruzar secção	Meio caminho comprimento	Peso	AL Valor mínimo
	o	Identificação	h	OD	Identificação	H	AFe	- O quê?	mFe	10 kHz	100 kHz
	mm	mm	mm	mm	mm	mm	cm2	cm	g	μH	μH
KMN986545	9.8	6.5	4.5	11.3	5	6.1	0.06	2.6	1.1	14.2	3.0
KMN120805	12	8	5	14.4	6.5	7.0	0.07	3.1	1.6	15.6	3.7
KMN161008	16	10	8	17.8	8.4	9.9	0.19	4.1	5.5	34.6	6.9
KMN191510	19	15	10	21.2	13.5	12.3	0.16	5.3	6.0	22.0	4.4
KMN201208	20	12	8	21.7	10.8	9.9	0.25	5.0	9.1	37.4	7.5
KMN211308E *	21.3	13.6	8	22	13	8.8	0.24	5.5	9.5	33.0	6.6
KMN252010	25	20	10	28	17.2	13.2	0.20	7.1	10	20.8	4.2
KMN261610	25.5	16	10	28.3	13.9	13	0.39	6.6	19	44.6	8.9
KMN302010	30	20	10	33.2	17.8	13.3	0.39	7.9	22	37.4	7.5
KMN302015	30	20	15	33.6	17.8	17.8	0.59	7.9	33	56.2	11.2
KMN322010	32	20	10	34.4	18.1	13	0.47	8.2	28	43.2	8.6
KMN322015	32	20	15	34.6	17.9	18.2	0.70	8.2	42	64.8	13.0
KMN402515	40	25	15	44.4	22	18.8	0.88	10.2	65	64.8	13.0
KMN403215	40	32	15	44.9	28.8	18.8	0.47	11.3	38	31.2	6.2
KMN503220	50	32	20	53.8	28.5	24	1.40	12.9	131	68.5	16.4
KMN504020	50	40	20	53.6	37.1	23	0.78	14.1	80	34.7	8.3
KMN644025	64	40	25	67.4	37	29.3	2.34	16.3	277	90.0	21.6
KMN805025	80	50	25	83.5	47.2	28.8	2.93	20.4	433	90.0	21.6
KMN1008020	100	80	20	105	75	25	1.56	28.3	320	34.7	8.3
KMN1027625	102	76	25	107	71	30	2.54	27.9	514	57.0	13.7
KMN1309030	130	90	30	135	85	35	4.68	34.5	1172	85.1	20.4
KMN16013025	160	130	25	165	125	30	2.93	45.5	966	40.3	9.7
KMN17012025	170	120	25	175	115	30	4.88	45.5	1609	67.2	16.1

Estes núcleos são nossos produtos padrão, também podemos projetar e produzir núcleos de alto desempenho de acordo com os requisitos do cliente, incluindo tamanhos, indutividade e aplicações.Podemos ajudar os clientes a selecionar os núcleos de desempenho.

* Revestidos em epoxi.

Análise dos produtos

Fazemos núcleos de acordo com os desenhos do cliente. Se você precisar de núcleos personalizados, por favor envie-nos o desenho.

Download do catálogo completo de núcleos amorfos e nanocristalinos:

http://www.kingmagnetics.com/amorphous-nanocrystalline-cores-catalog.pdf

Também pode interessar-lhe:

Núcleo C nanocristalino

http://www.kingmagnetics.com/nanocrystalline-c-core.html

Núcleo amorfo de corte

http://www.kingmagnetics.com/amorfo-c-core.html

Núcleos de transformadores nanocristalinos

http://www.kingmagnetics.com/nanocrystalline-transformer-core.html

Por que escolher-nos?

> Dez anos de experiência na fabricação de núcleos amorfos e nanocristalinos.

> A nossa própria fábrica produz, nós só fazemos núcleos magnéticos de alta qualidade.

> A qualidade é a nossa cultura. 100% testado antes do envio.

> Garantia comercial do Alibaba, com a gente o seu dinheiro está seguro!

> Alto desempenho, os nossos núcleos podem atender à qualidade padrão mundial.

> A sua consulta será respondida em 24 horas.

> Pequenas encomendas são bem-vindas, atendemos todos os clientes!

Perguntas frequentes:

1É fabricante de núcleos amorfos e nanocristalinos?

Sim, somos fabricantes e fornecemos produtos de alta qualidade.

2Consegues fazer núcleos personalizados?

Sim, por favor, envie-nos o seu desenho e requisitos.

3. MOQ

Não estabelecemos um MOQ, pequena encomenda é bem-vinda.

4- Tempo de entrega.

Em geral, o prazo de entrega começa a partir de 15 dias, dependendo da quantidade da encomenda.

5Como começar a ordenar?

Basta preencher a mensagem de requisitos e clicar"[...][Enviar]"A seguir, entraremos em contacto consigo.24 horas.

Ou manda-nos um e-mail.Core (at) kingmagnetics.com

Contacte-nos

Zhuhai King Magnetics Technology Co., Ltd.

Endereço: 5/F, No.8Rua Pingdong 1,
Parque Científico e Tecnológico de Nanping,
Zhuhai, Guangdong, China, 519060

Telefone: +86-756-830-5985; +86-158-1980-9198

Página web:www.kingmagnetics.com
