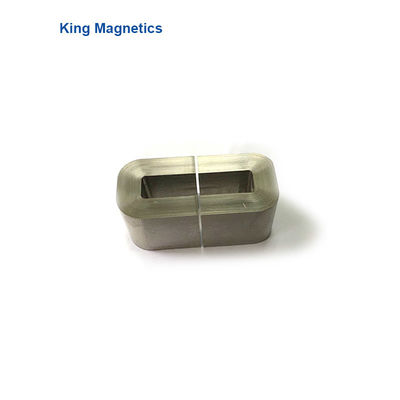

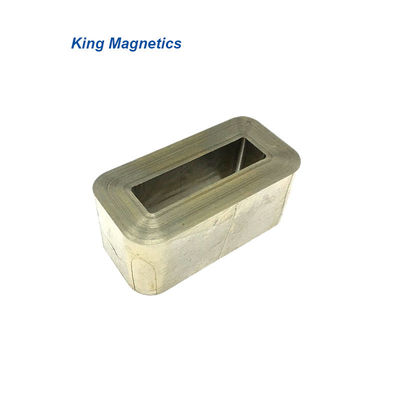

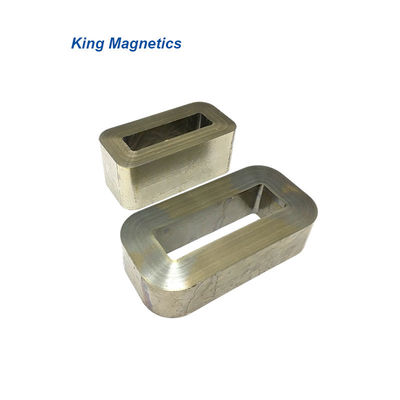

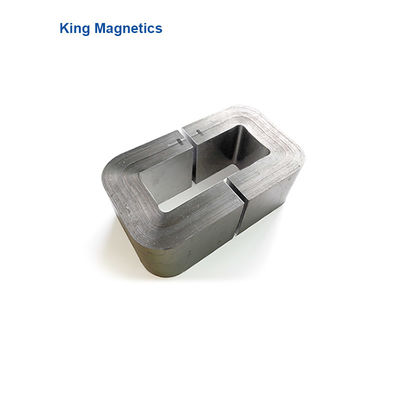

Núcleo de ferro da forma de KMAC-20 C com a fita amorfa para o grande reator atual

Name: Núcleo de ferro da forma de KMAC-20 C com a fita amorfa para o grande reator atual
Brand: King Magnetics
SKU: KMAC-20
Rating: 4.6 (181 reviews)

Brand Name:	King Magnetics
Model Number:	KMAC-20
MOQ:	1ps
preço:	-
Delivery Time:	DIAS 21WORK
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

Lugar de origem:

Zhuhai Guangdong China

Certificação:

IOS:9001

Tipo:

Rei Magnetics

Número da peça.:

KMAC-20

Forma:

núcleo do corte do C

Material:

Tira amorfa

Tipo:

Núcleo sem fôlego da fita

Modelo:

Ft3 f3cc0063 de Finemet

Nome:

O nanocrystalline alto da saturação retira o núcleo de f3cc 63

Aplicação:

Transformador audio

Permeabilidade:

4000

Espessura da fita:

25 um

Detalhes da embalagem:

Caixa

Habilidade da fonte:

boca 10000/PCS/Per

Product Description

O corte alto do C do nanocrystalline da saturação retira o núcleo de f3cc 63 para o pulso de alta frequência e os transformadores audio f3cc0063

Descrição do produto

O núcleo de Nanocrystalline C é produto da elevação do núcleo amorfo de c, com densidade de fluxo alta da saturação, baixo coercivity, baixa perda do núcleo, frequência muito de baixo nível de ruído, mais alta até 20KHz, apropriado para o transformador de poder principal, transformador audio, indutor da saída, bobina de bloqueador do impulso PFC. Pode substituir núcleos de ferrite, núcleos do permalói, núcleos de aço do silicone. As dimensões podem ser feito-à-medida.

Características

Material: nanocrystalline Fe-baseado
Indução da densidade de fluxo da saturação: 1.25T
Temperatura de curie (℃): 560
Empilhando o fator: >0.75
Magneto-estrição da saturação (*10^-6): <2>
Resistividade (μΩ.cm): 130
Espessura da fita: 25μm
Forma do núcleo: Núcleo do corte do C

Aplicações

>> Transformador de alta frequência (a frequência recomendou 20-30KHz)
>> Filtro solar do inversor
>> Bloqueador de PFC
>> Bloqueador diferencial do modo

>> Filtro da saída
>> Transformador audio de alta fidelidade
>> Transformador eficiente alto

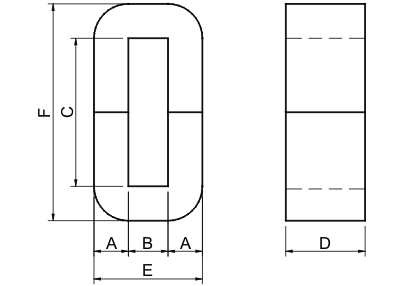

Dimensões padrão do núcleo de núcleos cristalinos Nano de C

Núcleo de alta qualidade do nanocrystalline c para o transformador audio e o indutor da C.C.

Número da peça.	Dimensões do núcleo						Meio trajeto comprimento	Effictive cruz seção	Peso
		B	C	D	E	F	LFe	AE	Peso
	milímetro	milímetro	milímetro	milímetro	milímetro	milímetro	cm	cm2	g
KMNC-6.3	10	11	33	20	31	53	12,8	1,56	141
KMNC-8	11	13	30	20	35	52	13,0	1,72	157
KMNC-10	11	13	40	20	35	62	15,0	1,72	184
KMNC-16A	11	13	40	25	35	62	15,0	2,15	230
KMNC-16B	11	13	50	25	35	72	17,0	2,15	263
KMNC-20	11	13	50	30	35	72	17,0	2,57	316
KMNC-25	13	15	56	25	41	82	19,4	2,54	355
KMNC-32	13	15	56	30	41	82	19,4	3,04	426
KMNC-40	13	15	56	35	41	82	17,9	3,55	497
KMNC-50	16	20	70	25	52	102	22,7	3,12	567
KMNC-63	16	20	70	30	52	102	22,7	3,74	663
KMNC-80	16	20	70	40	52	102	22,2	3,74	884
KMNC-100	16	20	70	45	52	102	22,2	5,62	994
KMNC-125	19	25	83	35	63	102	27,2	5,19	1102
KMNC-160	19	25	83	40	63	121	27,2	5,93	1260
KMNC-200	19	25	83	50	63	121	27,2	7,41	1575
KMNC-250	19	25	90	60	63	128	28,6	8,89	1987
KMNC-320	22	35	85	50	79	129	30,6	8,58	2047
KMNC-400	22	35	85	65	79	129	30,6	11,15	2662
KMNC-500	25	40	85	55	90	135	32,5	10,73	2722
KMNC-630	25	40	85	70	90	135	32,5	13,65	3464
KMNC-800A	25	40	85	85	90	135	32,5	16,58	4207
KMNC-800B	30	40	95	85	100	155	36,1	19,89	5602
KMNC-1000	33	40	105	85	106	171	39,0	21,88	6665

Outras especificações estão disponíveis de acordo com as exigências de cliente.

Nossos serviços

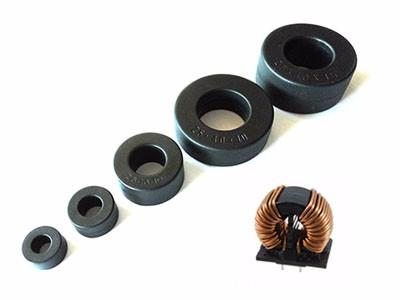

1. Núcleos de Nanocrystalline para bloqueadores comuns do modo

- Permeabilidade muito alta, apropriada para bloqueadores comuns do modo do IEM.

núcleos do nanocrystalline do vitroperm do VAC do vacuumschmelze para o bloqueador comum do modo

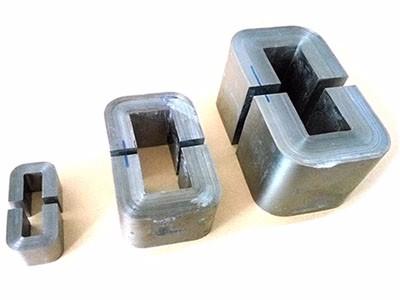

2. Núcleos amorfos e do nanocrystalline c

- Densidade de fluxo alta da saturação, e baixa perda do núcleo.

- Os núcleos de Nanocrystalline c são o material atualizado com ultra elevado desempenho.

Metglas amorfo e do nanocrystalline c de Hitachi Finemet núcleo

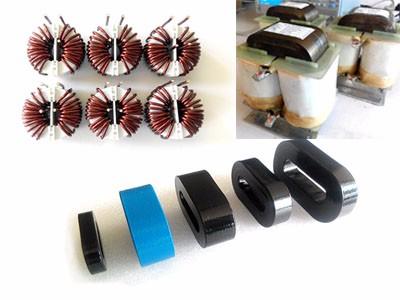

3. Núcleos feitos sob encomenda e componentes magnéticos

- Núcleos ovais do nanocrystalline da forma para o suppresor do ruído de VFD.

- Indutores amorfos para o bloqueador da C.C. da saída ou o bloqueador de PFC.

- Núcleos toroidal de Nanocrystalline para o bloqueador comum do modo.

Núcleos feitos sob encomenda do nanoperm de Magnetec e componentes magnéticos

f3cc63 que mais informação visita por favor: www.kingmagnetics.com

Mais informação visita por favor: www.kingmagnetics.com
