Núcleo do transformador de Nanocrystalline

Núcleos do transformador da máquina de soldadura do inversor feitos de materiais amorfos e do nanocrystalline

Name: Núcleos do transformador da máquina de soldadura do inversor feitos de materiais amorfos e do nanocrystalline
Brand: Zhuhai King Magnetics Technology Co., Ltd.
SKU: N64x40x20T
Availability: InStock

Brand Name:	King Magnetics
Model Number:	N64x40x20T
MOQ:	100 PCes
preço:	-
Delivery Time:	15 dias
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

Lugar de origem:

China

Certificação:

RoHS, UL94-V0(Plastic Case)

Detalhes da embalagem:

Caixa de papel

Habilidade da fonte:

30000 PCes

Product Description

Núcleos de Nanocrystalline para transformadores de poder de alta frequência

Rei Magnetics

Características:

Os núcleos de Nanocrystalline para transformadores da alta frequência e de poder superior têm a densidade de fluxo alta da saturação,

permeabilidade alta, baixa perda do núcleo, baixa magneto-estrição da saturação e boa estabilidade de temperatura.

Amplamente utilizado como núcleos principais do transformador para o tipo unipolar, push pull ou bipolar alta frequência e poder superior comutou a fonte de alimentação do modo.

A densidade de fluxo alta da saturação e a baixa perda do núcleo são a procura preliminar de um transformador,

e o núcleo do nanocrystalline tem ambas as propriedades. Transformadores com núcleos do nanocrystalline

tenha características do tamanho pequeno, da elevação da eficiência elevada, a de pequenas perdas, a baixa da temperatura e da estabilidade de temperatura excelente.

Aplicações:

>A alta frequência e o poder superior comutaram a fonte de alimentação do modo

>Fonte de alimentação do laser

>Máquina de soldadura do inversor

>Fonte de alimentação de chapeamento elétrica

>Fonte de alimentação de aquecimento média e de alta frequência

>Fonte de alimentação do raio X

>Inversor de IGBT

>Fonte de alimentação Uninterruptable (UPS)

Características:

>Densidade de fluxo alta da saturação -- reduzindo o volume de transformador

>Permeabilidade alta e baixo coercivity -- melhorando a eficiência e reduzindo atual magnetizado e a diminuição da perda de cobre

>Baixa perda do núcleo -- consumo crescente da eficiência e da potência da diminuição

>Estabilidade térmica excelente -- trabalho contínuo até em 120℃

>Baixa magneto-estrição -- baixo ruído audível comparado a outros materiais

Mais detalhes visitam por favor:

www.kingmagnetics.com

Propriedades	Núcleos de Nanophous	Núcleos de ferrite
Densidade de fluxo da saturação (T)	1,25	0,5
Remanence (T) (20KHz)	<0>	0,2
Perda do núcleo (20KHz/0.2T) (W/Kg)	<4>	7,5
Perda do núcleo (20KHz/0.5T) (W/Kg)	<40>	não pode usar-se
Perda do núcleo (50KHz/0.3T) (W/Kg)	<60>	não pode usar-se
Permeabilidade (20KHz)	>20.000	2000
Coercivity (A/m)	<2>	6
Magneto-estrição da saturação (*10^-6)	<2>	4
Resistividade (μΩ.cm)	115	10^6
Temperatura de curie (℃)	560	<200>
Empilhando o fator	>0,75	n/a

Especificações:

Rei Magnetics - núcleo de Nanocrystalline para o transformador de poder de alta frequência

Número da peça.	Núcleo			Caso			Effictive	Meio	Peso	Poder @
	dimensões			dimensões			cruz	trajeto		20KHz
							seção	comprimento		(Quilowatt)
	od	identificação	h	OD	Identificação	H	AFe	lFe	mFe	P
	milímetro	milímetro	milímetro	milímetro	milímetro	milímetro	cm2	cm	g	Quilowatt

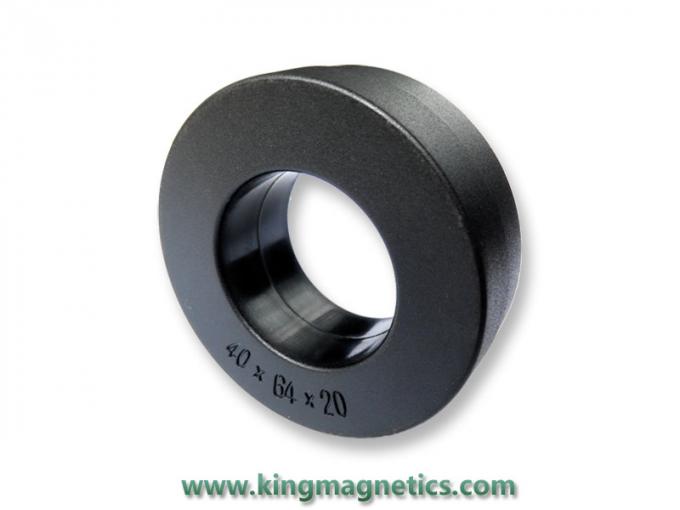

N64x40x20T	64	40	20	68,8	36,5	23,5	1,87	16,3	222	1-3
N64x40x25T	64	40	25	67,4	37	29,3	2,34	16,3	277	2-4
N80x50x20T	80	50	20	83,6	46,7	25,6	2,34	20,4	346	3-5

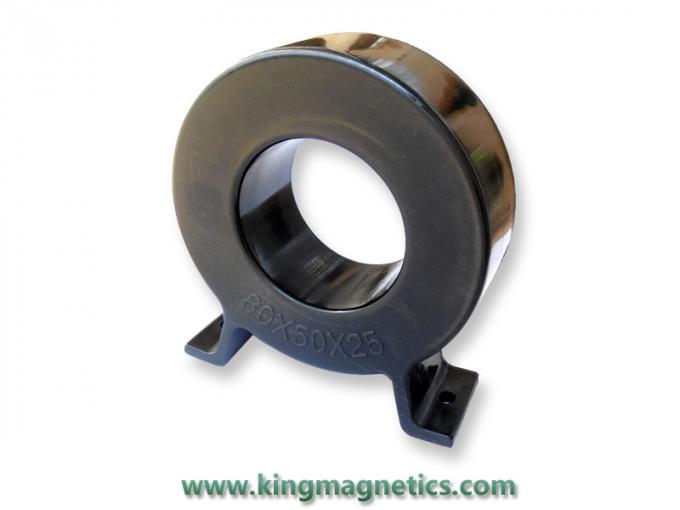

N80x50x25T	80	50	25	83,5	47,2	28,8	2,93	20,4	433	3-6
N100x60x20T	100	60	20	106	55	25	3,12	25,1	568	5-7
N120x70x20T	120	70	20	125	65	25	3,90	29,8	843	6-10
N120x70x30T	120	70	30	125	65	36	5,85	29,8	1265	10-14
N130x90x30T	130	90	30	136	85	36	4,68	34,5	1172	10-12
N130x80x40T	130	80	40	136	75	46	7,80	33,0	1864	16-20
N130x80x50T	130	80	50	136	75	56	9,75	33,0	2331	20-25

Outras especificações estão disponíveis de acordo com as exigências de cliente.
